Металлоформа ПАГ-14 с автономным виброуплотнением, электропрогревом бетона и компьютерным управлением. Фирменное обозначение «Автономный формовочно-пропарочный стенд».

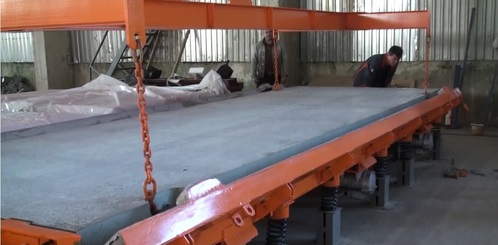

Автономный формовочно-пропарочный стенд ПАГ-14 (сокр. АФПС ПАГ-14 ) – стационарный формовочный стенд с компьютерным управлением, оснащенный системой встроенного автоматического трехзонного электропрогрева, с запрограммированным процессором, отвечающий за технологический цикл созревания бетона (выдержка стабилизации бетона, плавный и равномерный почасовой набор температуры, снижение температуры, отключение), оснащенный амортизаторами, вибраторами, термоэлектромоноблоком, пультом управления, установочным креплением. Позволяет производить быстро, качественно, преднапряженные аэродромные плиты ПАГ-14 (ГОСТ 25912-2015) в любую погоду, любом месте.
Технические характеристики АФПС ПАГ-14
|
Герметичная формовочная ванна, силовой каркас выполнен по ячеистой технологии с двойным запасом прочности со встроенным двухзонным электропрогревом |
|
|
Длина, мм. |
6300 |
|
Ширина, мм. |
2360 |
|
Высота, мм. |
490 |
|
Масса, кг. |
4300 |
|
Усиленный продольный шарнирно-откидной борт, шт. |
2 |
|
Поперечный съемный борт, шт. |
2 |
|
Винтовые стяжки крепления бортов, шт. |
4 |
|
Съемные монтажные ниши, шт. |
4 |
|
Защитные кожухи на упоры преднапряжения стенда, шт. |
12 |
|
Амортизаторы, шт. |
12 |
|
Установочное крепление стенда, шт. |
12 |
|
Вибратор площадочный, шт. |
6 |
|
Силовой щит, шт. |
1 |
|
Термоэлектромоноблок, шт. |
3 |
|
Компьютер управления с touch screen дисплеем, шт. |
1 |
|
Метизы, комплектов |
1 |
|
Тепловые зоны, шт. |
3 |
|
Термозонды, шт. |
3 |
|
Технический паспорт, шт. |
1 |
|
Класс точности сборки металлоконструкции |
пятый |
|
Тепловая мощность, кВт. (2-х зонный прогрев) |
6,3 |
|
Тепловая мощность, кВт. (3-х зонный прогрев) |
11 |
|
Производительность плит в сутки, шт. |
2 |
|
Управление электропрогревом автоматическое + вшитый/изменяемый график изотермической обработки бетона |
|
|
Цвет окраски оранжевый (возможен выбор другого цвета по RAL) |
|
Заводское ТУ: 4842-002-09610705-2015

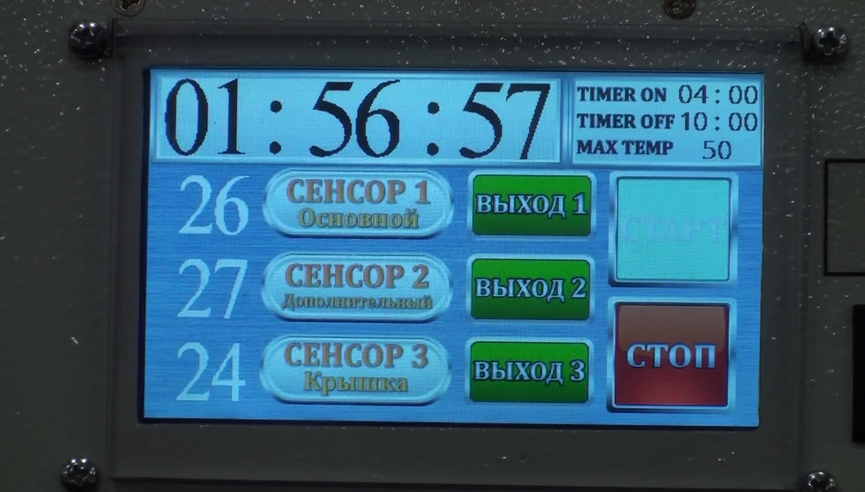

Электропрогрев: АФПС ПАГ-14 имеет три тепловые зоны прогрева с автоматикой контроля поддержания заданной температуры, что позволяет производить равномерный прогрев железобетонного изделия по всему объему и заданному тепловому графику, в оптимальные сроки. В каждую тепловую зону установлен термозонд, автоматика опрашивает каждый термозонд 5 раз в секунду.
Тепловые зоны состоят из:
Периметра основания стенда;
Центральной части стенда;
Термоэлектромоноблока ТЭМБ (верхняя съемная «крышка»).
Термоэлектромоноблок с нижней части по периметру оснащен резиновой уплотнительной лентой, которая при установке на стенд выполняет его тепловую герметизацию. ТЭМБ — трёхсекционный, монтируется на борта стенда вручную.
Время прогрева до готовности плиты (70% прочности бетона) от 6 до 8 часов.
Цена одного комплекта АФПС ПАГ-14 в стандартной комплектации (двухзонный нижний прогрев, аналоговое управление прогревом) : по запросу.
Цена одного комплекта АФПС ПАГ-14 в максимальной комплектации (3-х зонный прогрев, доп. автоматика, компьютерное управление): по запросу.
Партнерство с «Технолоджи Инжиниринг» — это гарантия выполнения сложных и объемных заказов в сжатые сроки от 10 до 30 дней
