Металлоформа ПАГ-18. Система виброуплотнения и электропрогрева бетона с компьютерным управлением. Фирменное обозначение «Автономный формовочно-пропарочный стенд».

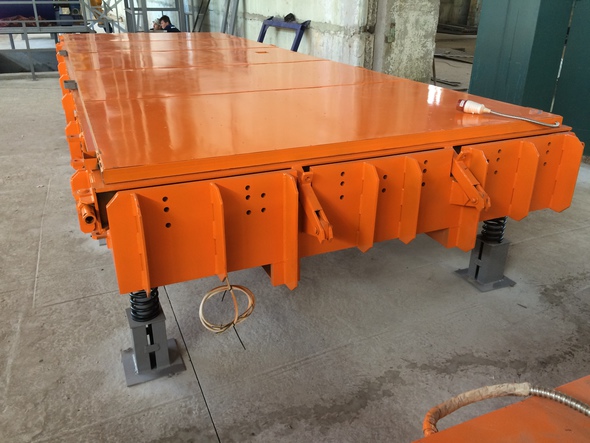

Автономный формовочно-пропарочный стенд ПАГ-18 ( сокр. АФПС ПАГ-18 ) – стационарный формовочный стенд с компьютерным управлением, оснащенный системой встроенного автоматического трехзонного электропрогрева, с запрограммированным процессором, отвечающий за технологический цикл созревания бетона (выдержка стабилизации бетона, плавный и равномерный почасовой набор температуры, снижение температуры, отключение), оснащенный амортизаторами, вибраторами, термоэлектромоноблоком, пультом управления, установочным креплением. Позволяет производить быстро, качественно, преднапряженные аэродромные плиты ПАГ-18 (ГОСТ 25912-2015) в любую погоду, любом месте.

Технические характеристики АФПС ПАГ-18

Герметичная формовочная ванна, силовой каркас выполнен по ячеистой технологии с двойным запасом прочности со встроенным двухзонным электропрогревом
Длина, мм.	6300
Ширина, мм.	2360
Высота, мм.	610
Масса, кг.	4800
Усиленный продольный шарнирно-откидной борт, шт.	2
Поперечный съемный борт, шт.	2
Винтовые стяжки крепления бортов, шт.	4
Защитные кожухи на упоры преднапряжения, шт.	12
Съемные монтажные ниши, шт.	4
Амортизаторы, шт.	12
Установочное крепление стенда, шт.	12
Вибратор площадочный, шт.	8
Силовой щит, шт.	1
Термоэлектромоноблок, шт.	3

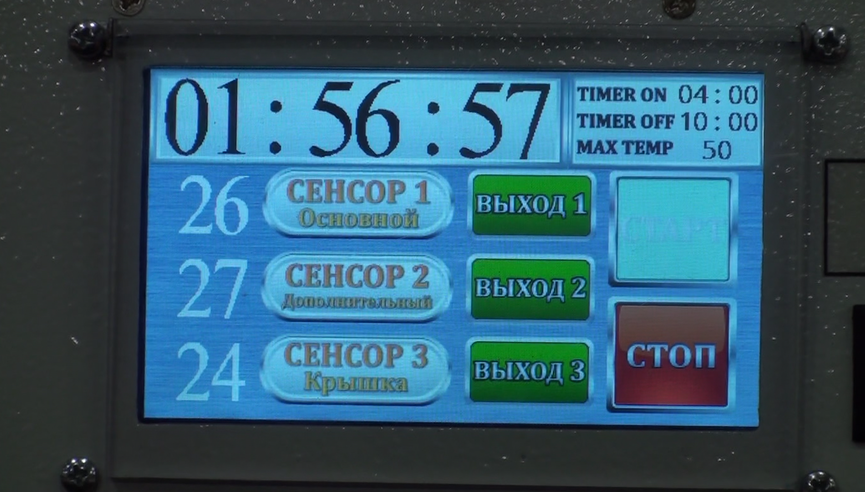

Компьютер управления с touch screen дисплеем, шт.	1
Метизы, комплектов	1
Тепловые зоны, шт.	3
Термозонды, шт.	3
Технический паспорт, шт.	1
Класс точности сборки металлоконструкции	пятый
Тепловая мощность, кВт. (2-х зонный нижний прогрев)	6,3
Тепловая мощность, кВт. (3-х зонный прогрев — двойной нижний и верхний)	11
Производительность плит в сутки, шт.	2
Управление электропрогревом автоматическое + вшитый/изменяемый график изотерической обработки бетона.
Цвет окраски оранжевый (возможен выбор цвета по RAL)

• Заводское ТУ: 4842-002-09610705-2015

Электропрогрев: АФПС ПАГ-18 имеет три тепловые зоны прогрева с автоматикой контроля поддержания заданной температуры, что позволяет производить равномерный прогрев железобетонного изделия по всему объему и заданному тепловому графику, в оптимальные сроки. В каждую тепловую зону установлен термозонд, автоматика опрашивает каждый термозонд 5 раз в секунду.

Тепловые зоны состоят из:

• • • • Периметра основания стенда (нижний прогрев);

    • • Центральной части стенда (нижний прогрев);

    • Термоэлектромоноблока ТЭМБ (верхняя съемная «крышка» — верхний прогрев).

• • • Термоэлектромоноблок с нижней части по периметру оснащен резиновой уплотнительной лентой, которая при установке на стенд выполняет его тепловую герметизацию. ТЭМБ — трёхсекционный, монтируется на борта стенда вручную.

• Время прогрева до готовности плиты (70% прочности бетона) от 7 до 9 часов.

Цена одного комплекта АФПС ПАГ-18 в стандартной комплектации (двухзонный нижний прогрев, аналоговое управление прогревом) : по запросу.

Цена одного комплекта АФПС ПАГ-18 в максимальной комплектации (3-х зонный прогрев, доп.оборудование,компьютерное управление) : по запросу.
