УНИВЕРСАЛЬНОЕ ОБОРУДОВАНИЕ (ДЛЯ ПРОИЗВОДСТВА ПДН/ПАГ-14 И ПАГ-18)

УНИВЕРСАЛЬНОЕ ОБОРУДОВАНИЕ (ДЛЯ ПРОИЗВОДСТВА ПДН/ПАГ-14 И ПАГ-18)

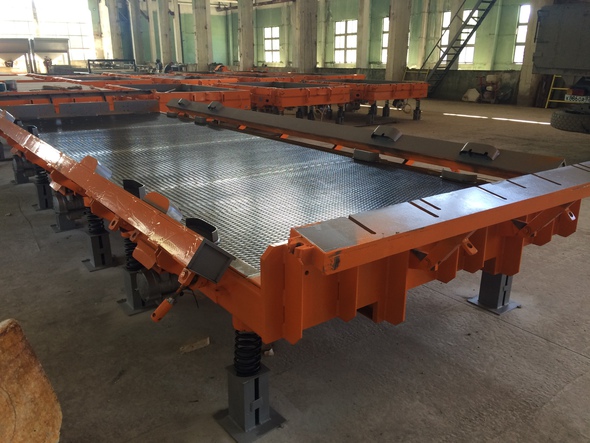

Универсальная металлоформа для производства аэродромных и дорожных плит. Фирменное обозначение «Универсальный автономный формовочно-пропарочный стенд».

Универсальный автономный формовочно-пропарочный стенд ПДН/ПАГ (сокр. универсальный АФПС ПАГ/ПДН ) – универсальный стационарный формовочный стенд с компьютерным управлением, оснащенный системой встроенного автоматического трехзонного электропрогрева, с запрограммированным процессором, отвечающий за технологический цикл созревания бетона (выдержка стабилизации бетона, плавный и равномерный почасовой набор температуры, сброс температуры, отключение), оснащенный амортизаторами, вибраторами, термоэлектромоноблоком, пультом управления, установочным креплением, универсальной формовочной ванной, комплектами сменных бортов. Позволяет производить быстро, качественно, преднапряженные аэродромные плиты ПАГ-14, ПАГ-18 по (ГОСТ 25912-2015) и дорожные плиты ПДН-14 (серия 3.503.1-91) в любую погоду, любом месте.

Технические характеристики универсальной АФПС ПАГ/ПДН :

Возможность формовать ПАГ-14, ПАГ-18, ПДН-14
Герметичная формовочная ванна, силовой каркас выполнен по ячеистой технологии с двойным запасом прочности со встроенным двухзонным электропрогревом
Время для переналадки стенда под ПАГ-14, ПАГ-18, ПДН-14, мин.	60
Длина, мм.	6300
Ширина, мм.	2360
Высота, мм.	670
Масса, кг.	5200
Универсальный съемный торцевой борт ПДН-14/ПАГ-14/ПАГ-18, шт.	6
Универсальный усиленный продольный шарнирно-откидной борт ПДН/ПАГ-14, шт.	2
Съемная опалубочная дистанция продольного борта ПАГ-18, шт.	2
Винтовые стяжки крепления бортов, шт.	6
Съемные монтажные ниши, шт.	8
Защитные кожухи на упоры преднапряжения стенда, шт.	10 малых 12 больших
Амортизаторы, шт.	12
Установочное крепление стенда, шт.	12
Вибратор площадочный, шт.	8
Силовой щит управления, шт.	1
Термоэлектромоноблок, шт.	3
Компьютер управления с touch screen дисплеем, шт.	1
Метизы, комплектов	1
Тепловые зоны, шт.	3
Термозонды, шт.	3
Технический паспорт, шт.	1
Класс точности сборки металлоконструкции	пятый
Тепловая мощность, кВт. (2-х зонный нижний прогрев)	6,3
Тепловая мощность, кВт. (2-х зонный нижний прогрев + верхний)	11
Производительность плит в сутки	2
Управление электропрогревом автоматическое (встроенный график изотермической обработки бетона)
Цвет окраски оранжевый (возможен выбор цвета по RAL)

• Заводское ТУ: 4842-002-09610705-2015

Электропрогрев: АФПС универсальный имеет три тепловые зоны прогрева с автоматикой контроля поддержания заданной температуры, что позволяет производить равномерный прогрев железобетонного изделия по всему объему и заданному тепловому графику, в оптимальные сроки. В каждую тепловую зону установлен термозонд, автоматика опрашивает каждый термозонд 5 раз в секунду.

Тепловые зоны состоят из:

• • Периметра основания стенда (нижний прогрев);

• • Центральной части стенда (нижний прогрев);

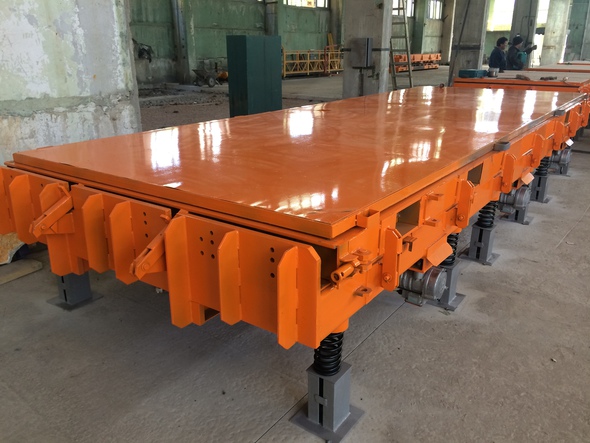

• • Термоэлектромоноблока ТЭМБ (верхняя съемная «крышка» — верхний прогрев).

    Термоэлектромоноблок с нижней части по периметру оснащен резиновой уплотнительной лентой, которая при установке на стенд выполняет его тепловую герметизацию. ТЭМБ — трёхсекционный, монтируется на борта стенда вручную.

• Время прогрева до готовности плиты (70% прочности бетона) от 7 до 9 часов.

Цена одного комплекта универсального АФПС ПАГ/ПДН в стандартной комплектации (двухзонный нижний прогрев, аналоговое управление прогревом) — по запросу.

Цена одного комплекта универсального АФПС ПАГ/ПДН в максимальной комплектации (3-х зонный прогрев, доп.оборудование, компьютерное управление) — по запросу.
