Универсальные металлоформы ПДН-14/ПАГ-14/ПАГ-18. Универсальные автономные формовочно-пропарочные стенды.

Универсальные автономные формовочно-пропарочные стенды ПДН/ПАГ-14/18 (cокр. АФПС ПДН/ПАГ-14/18) - это самая последняя разработка нашего предприятия, прошедшая 6 модернизаций с 2007 года, начиная от изменения и усиления конструктива металлоформы, и его универсальности , до пакетного набора электропрогрева, и компьютерного управления. По желанию Заказчика стенды могут быть оснащены wi-fi модулями и планшетом со встроенной программой работы (статус прогрева - время, температура в каждой зоне, равномерность прогрева, остаточное время до завершения прогрева, ежедневная/ежемесячная/годичная статистика производства каждого стенда - сколько плит выпущено, когда завершился/начался цикл и т.п) Автоматика опрашивает каждый термозонд , встроенный в зону прогрева 5 раз в секунду, что позволяет осуществлять абсолютный контроль прогрева всего бетонного полотна.

Кратко об оборудовании:

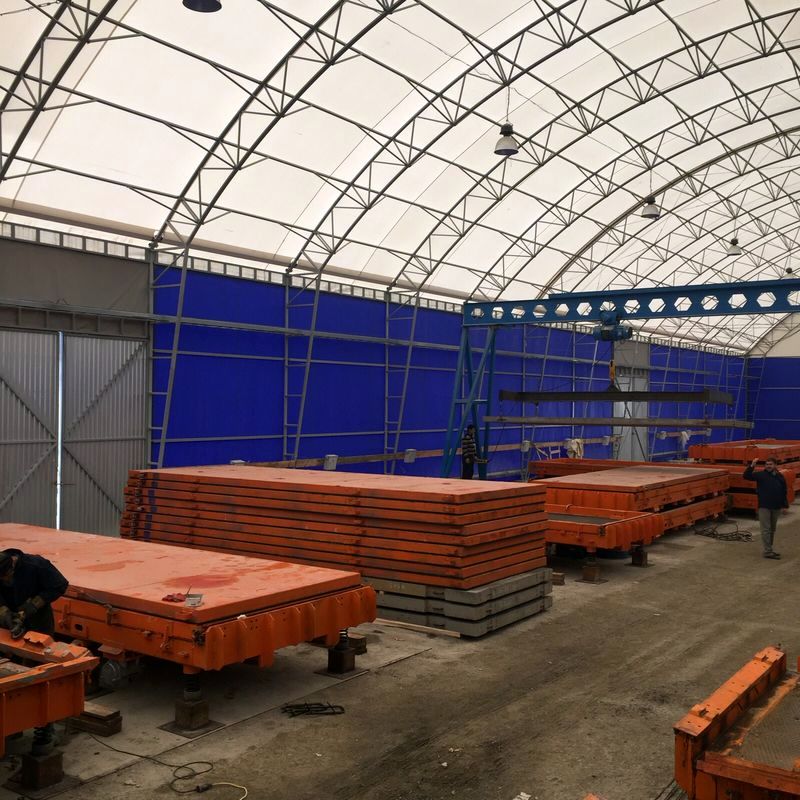

Универсальный автономный формовочно-пропарочный стенд ПДН/ПАГ-14/18 – стационарный формовочный стенд, с герметичной системой автоматического трехзонного электропрогрева, с датчиками контроля температуры и автоматикой управления (плавный прогрев - управляется процессором, запрограммированный на выполнение команд : выдержка стабилизации бетона и равномерный почасовой набор температуры). Стенд оснащен автономной системой виброуплотнения бетона (12 амортизаторов, 8 вибраторов, 12 установочных креплений, автоматика управления вибраторами). Стенд монтируется в цеху, ангаре, на открытой площадке на металлические опоры, которые анкерятся в основание.

Комплектация и технические характеристики:

• Длина- 6380 мм.;
• Ширина - 2360 мм.;
• Высота- 600 мм.;
• Масса - 5500 кг.;
• Силовой каркас (выполненный по ячеистой технологии, с системой встроенного двухзонного электропрогрева;
• Универсальный съемный торцевой борт - 2 шт.;
• Универсальный усиленный продольный шарнирно-откидной борт ПДН/ПАГ-14 -2 шт.;
• Съемная опалубочная дистанция продольного борта ПАГ-18 - 6 шт.;
• Универсальные упоры для преднатяжения арматуры - есть;
• Съемные монтажные ниши - 8 шт.;
• Винтовые стяжки крепления продольных и поперечных бортов - 6 шт.;
• Амортизаторы- 12 шт.;
• Установочное крепление стенда -12 шт.;
• Вибратор площадочный- 8 шт.;
• Метизы для крепления вибраторов - 8 комплектов;
• Термоэлектромоноблок - 1 шт.;
• Силовой щит управления - 1 шт.;
• Управление прогревом (автоматическое) - микропроцессор;
• Вшитый/изменяемый график изотермической обработки бетона - есть;
• Цвет окраски - оранжевый (по умолчанию);

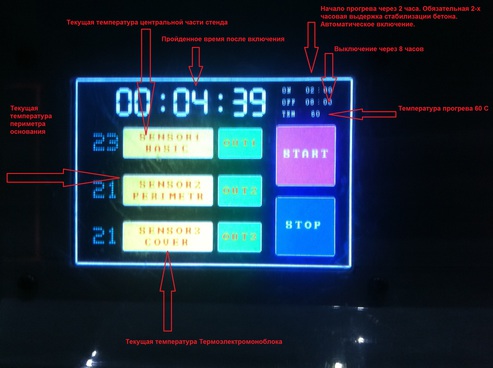

• Компьютерное управление с touch screen дисплеем - 1 шт.;
• Технический паспорт -1 шт;
• Класс сборки металлоконструкции - пятый;
• Возможность формовать - ПАГ-14, ПАГ-18, ПДН-14.

Опционно :

• оснащение каждого формовочного стенда Wi-Fi модулями и управление стендами через планшет или ноутбук со встроенной программой работы.

Электропрогрев и производительность:

АФПС ПДН/ПАГ-14/18 имеет три тепловые зоны прогрева с автоматикой контроля поддержания заданной температуры, что позволяет производить равномерный прогрев железобетонного изделия по всему объему и заданному тепловому графику, в оптимальные сроки.

Тепловые зоны состоят из:

• Периметра основания стенда - нижний прогрев;
• Центральной части стенда - нижний прогрев;
• ТЭМБ - верхний прогрев.

Суммарная максимальная тепловая мощность электропрогрева до 11 кВт/час.

Время электропрогрева до готовности плиты (70% прочности бетона) 6-8 часов;

Производительность: 2 плиты/сутки, при условии использования качественных материалов при

подготовке бетона и усадкой конуса 7-9 единиц.

Максимальная производительность: 2 плиты/сутки.
