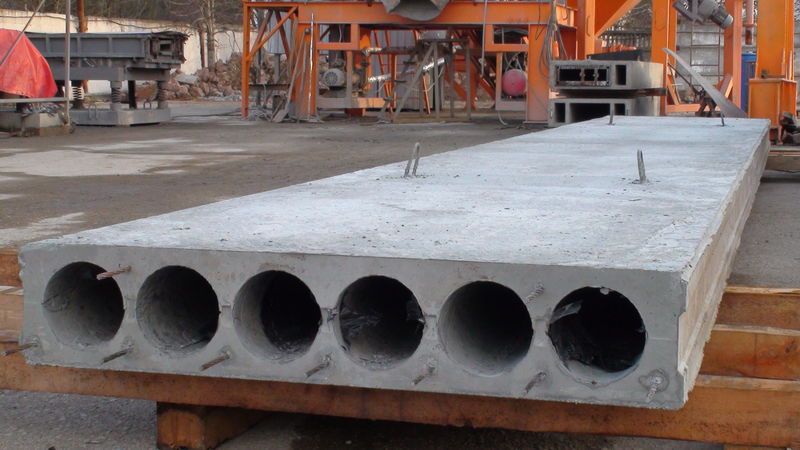

Производство пустотных плит перекрытия

Производство пустотных плит перекрытия

Металлоформы пустотных плит перекрытия. Автономные формовочно-пропарочные стенды.

Кратко об оборудовании:

Автономный формовочно-пропарочный стенд ПК (АФПС ПК) – стационарный формовочный стенд, с герметичной системой трёхзонного электропрогрева, с автономной системой виброуплотнения бетонной смеси, монтируется в цеху, ангаре, на открытой площадке, на металлические опоры. Стенд оснащен автономными пустотообразователями, которые извлекаются после созревания бетона.

Технология полностью мобильна. Может работать от альтернативного источника энергии (дизельный/бензиновый генератор)

Комплектация и технические характеристики:

• Длина (в зависимости от параметров изделия) от 6370 до 9700 мм;
• Ширина (в зависимости от параметров изделия) от 1560 до 1860;
• Высота - 490 мм;
• Вес (в зависимости от параметров изделия) от 4000 до 5000 кг;
• Силовой каркас (выполненный по ячеистой технологии, с системой встроенного электропрогрева);
• Усиленный продольный шарнирно-откидной борт - 2 шт.;
• Поперечный съемный борт - 2 шт.;
• Винтовые стяжки крепления продольных и поперечных бортов - 4 шт.;
• Ролико-цанговые пустотообразователи 6-7 шт.;
• Вкладыш для производства плит меньшей длины - 1 шт.;
• Присособление для предотвращения всплытия пуансонов из бетона - 2 шт.;
• Амортизаторы от 12 до 16 шт.;
• Установочное крепление стенда от 12 до 16 шт.;
• Вибратор площадочный от 6 до 10 шт.;
• Термоэлектромоноблок -3 шт.;
• Силовой щит управления -1 шт.;
• Управление электропрогревом - есть;
• Цвет окраски - оранжевый (по умолчанию);
• Технический паспорт - 1 шт;
• Класс точности сборки - пятый.

Электропрогрев и производительность:

АФПС ПК имеет три тепловые зоны прогрева.

Тепловые зоны состоят из:

• Периметра основания стенда - нижний прогрев;
• Центральной части стенда - нижний прогрев;
• Термоэлектромоноблока ТЭМБ (верхняя съемная «крышка»- верхний прогрев);
• Суммарная тепловая мощность электропрогрева от 6 до 12 кВт в зависимости от размера формуемой плиты.

Термоэлектромоноблок с нижней части по периметру оснащен резиновой уплотнительной лентой, которая при установке на стенд выполняет его тепловую герметизацию. В верхней части ТЭМБ расположен смотровой лючок для визуального, и контроля по приборам (молоток «Шмидта») зрелости бетона. ТЭМБ монтируется на борта стенда вручную.

Время прогрева до готовности плиты (70% прочности бетона) 6-8 часов.

Производительность : 2 плиты/сутки. Отпускная прочность бетона 70%.

Ассортимент АФПС ПК :

1. 6000х1200х220

2. 6000х1500х220

3. 6300х1200х220

4. 6300х1500х220

5. 7200х1200х220

6. 7200х1500х220

7. 9000х1200х220

8. 9000х1500х220
